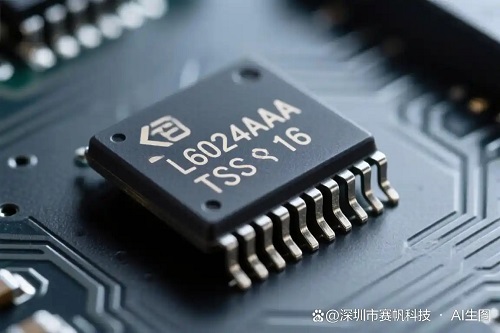

HTL6024 是一款专用于 4 节锂电池或聚合物电池的保护芯片。 它具有高精度的电压检测和电流检测电路， 实现过压(OV)保护、 欠压(UV)保护、 放电过流(DOC)保护、短路(SC)保护、 充电过流(COC)保护、 高温(OT)保护和低温(UT)保护。HTL6024 集成了场效应管的驱动电路， 能够直接驱动 N 型的充电管和 N 型的放电管。HTL6024 处于正常状态时消耗的电流低于 20μA， 断电状态时低于 1μA。 HTL6024封装为 16 引脚的 TSSOP 封装。
特 点
各节电池的高精度电压检测
过充电检测电压： 4.175V/4.2V/4.225V/4.25V 精度： ±25mV(25℃)
过充电迟滞电压： 0.15V
过放电检测电压： 2.5V/2.7V 精度： ±50mV(25℃)
过放电迟滞电压： 0.3V
充电过流检测保护功能可外部调节阈值
充电过流解除条件： 充电器移除或进入过放电状态 450ms
3 段放电时的过电流检测保护功能
过电流检测电压 1： 100mV 精度： ±5%(25℃)
过电流检测电压 2： 200mV 精度： ±5%(25℃)
短路检测电压： 400mV 精度： ±5%(25℃)
通过改变外接电容大小设置放电过流 1、 放电过流 2 保护延迟时间， 过流 1 延迟
时间： 过流 2 延迟时间 = 10 : 1.5
内部固定延时
过充保护延时： 1.3s 精度： ±0.4s(25℃)
过放保护延时： 1.3s 精度： ±0.4s(25℃)
短路保护延时： 250μs（TYP）
温度检测和保护延迟： 1.3s 精度： ±0.4s(25℃)
充电过流保护延时： 450ms 精度： ±0.13s(25℃)
放电过流或者短路解除条件： 充电器连接或者负载断开
内建的断线保护
内建的充放电高温保护和低温保
主要型号有：
HTL6024AAA，过充4.25V ，HTL6024AAB 过放2.5V，
HTL6024AAD，过充4.20V, HTL6024AAH。过充4.175V
HTL6024 作为 4 节串锂电池 / 聚合物电池专用保护芯片，凭借全维度的保护功能、低功耗特性、集成驱动的便捷性以及紧凑封装，核心适配4S 锂电包供电、对电池安全和续航有要求，且对电路板空间有一定限制的各类设备，典型应用场景分为以下几类，覆盖消费、工业、出行、医疗等主流领域：
便携式消费电子
适用于采用 4S 锂电包的高容量 / 大功率便携设备，低静态功耗能有效减少待机时的电量损耗，延长设备续航，全保护机制避免电池因异常使用损坏。
功率移动电源、户外储能小方包；
高端便携式蓝牙音箱、手持游戏设备、专业手持摄影配件；
便携式吸尘器、无线洗地机等小型手持清洁电器。
电动工具与小型便携动力设备
适配 4S 锂电供电的电动工具，可应对设备工作时的大电流波动，短路、过流保护能有效规避工具启停、负载突变带来的电池风险，集成 N-MOS 驱动简化电路设计，提升产品可靠性。
无绳电钻、电动螺丝刀、冲击扳手、小型角磨机等手持电动工具；
便携式电动园林工具（小型修枝剪、手持割草机）。
轻型电动出行设备
针对 4S 锂电包供电的轻型代步工具，全场景的充放电保护可保障电池在骑行、充电过程中的安全，避免过充、过放、高温等导致的电池故障，适配户外复杂使用环境。
电动滑板车、平衡车、儿童电动代步车；
小型电动助力车、折叠式轻电摩（4S 锂电配置款）；
电动独轮车、电动手推车等小型锂电动力出行工具。
医疗便携设备
满足医疗设备对电池安全、检测精度的严苛要求，高精度的电压 / 电流检测可精准监控电池状态，紧凑的 TSSOP 封装适配医疗设备的小型化设计，低功耗特性延长设备待机和工作时间。
便携式医用监护仪、手持诊断设备；
便携式输液泵、小型医用吸引器；
户外急救用便携医疗仪器。
工业与物联网便携设备
适配工业场景的复杂环境，高低温保护可应对不同工况的温度变化，低功耗适合电池长期待机的设备，全保护机制保障工业设备在户外、车间等场景的稳定运行。
工业手持数据采集器、无线巡检仪、便携式工业传感器；
户外物联网终端、无线通信模块（4S 锂电供电款）；
便携式工业检测仪器、现场校准仪。
其他小众大功率便携设备
户外露营灯、大功率便携照明设备；
便携式车载充气泵、汽车应急启动电源（4S 锂电配置款）；
航模、车模等高端模型的 4S 锂电包保护。
